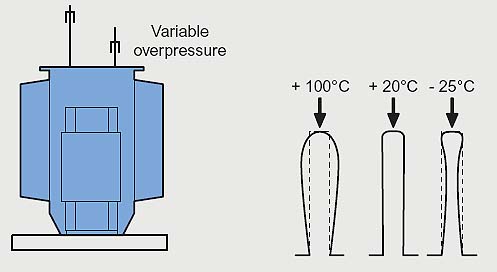

Рис. Legrand
Трансформатор с гофрированным баком

Параллельные тексты EN-RU

Transformers with integral filling
The tank is completely filled with liquid dielectric and hermetically sealed.
There is no risk of oxidation of the oil.
The overpressure due to the expansion of the liquid is absorbed by the folds of the tank.

[Legrand]

Трансформаторы с гофрированным баком
Бак полностью заполнен жидким диэлектриком и является герметичным. Полностью исключается опасность окисления масла.
Избыточное давление, возникающее вследствие теплового расширения жидкого диэлектрика компенсируется гофрами бака
.

[Перевод Интент]


8.2 Система защиты масла

Для масляных трансформаторов при запросах и заказах должен быть указан тип системы защиты масла от увлажнения:
  • система свободного дыхания или система с расширителем, в которой происходит свободный обмен между окружающим воздухом и воздушным пространством над поверхностью масла в баке или в отдельном бачке (расширителе), заполняемом маслом при его расширении. В месте соприкосновения с атмосферой обычно устанавливают воздухоосушитель;

  • диафрагменная система защиты масла от увлажнения, в которой пространство над поверхностью масла заполнено воздухом при атмосферном давлении в объеме, необходимом для расширения масла; контакт воздуха с маслом исключен путем установки гибкой упругой диафрагмы или пластины;

  • система защиты с помощью инертного газа под давлением, в которой пространство над маслом, предназначенное для его расширения, заполняют сухим инертным газом при небольшом избыточном давлении, связанным либо с резервуаром, в котором контролируют давление газа, либо с эластичной камерой;

  • система герметичного бака с газовой подушкой, в которой объем газа над поверхностью масла в жестком баке обеспечивает возможность расширения масла при изменениях давления;

  • герметичные баки без расширителей, полностью заполненные маслом, в которых расширение масла обеспечивается путем расширения герметичного эластичного (обычно гофрированного) бака.
[ГОСТ 30830-2002 (МЭК 60076-1-93)]

Тематики

  • трансформатор

Классификация

>>>

EN

  • transformer with integral filling


Справочник технического переводчика. – Интент. 2009-2013.
